電參數測量 SINCE 1988| 項目/型號 | ZWD414B | ZWD415 | ZWD416 |
|---|---|---|---|
| 名稱 | 單相綜合電量變送器 | 單相交直流綜合電量變送器 | 單相交直流綜合電量變送器 （帶量程換擋） |
| 輸入單元 | 單相 | 單相 | 單相 |
| 基本精度 (50/60Hz) | 0.5級，± （讀數0.4%+量程0.1%） | 0.5級，± （讀數0.4%+量程0.1%） | 0.5級，± （讀數0.4%+量程0.1%） |
| 測量頻率 | AC 45-65Hz | AC 45Hz-65Hz、 DC | AC 45Hz-66Hz、 DC |
| 輸入量程 | 電壓：10-500V 電流：0.02-20A | 電壓：10-500V 電流：0.02-20A（內置分流器） | 電壓：10-500V 電流：1mA-0.4A-20A（內置分流器） |
| 測量參數 | 交流單相: 電壓U﹑電流I﹑功率P﹑頻率Hz﹑ 功率因數PF﹑有功電能Wh； | 交直流單相： 交直流電壓U﹑電流I﹑功率P﹑ 功率因數PF﹑頻率Hz﹑有功電能Wh | 交直流單相： 交直流電壓U﹑電流I﹑功率P﹑ 功率因數PF﹑頻率Hz﹑有功電能Wh |
| 分辨率 | 電壓：0.1V 電流：1mA 功率：0.1W | 電壓：0.1V 電流：1mA 功率：0.1W | 電壓：0.1V 電流：1mA 功率：0.1W |
| 允許過載 | 120%輸入量程 | ||
| 顯示方式 | 無 | ||
| 數據更新 | 約3次/秒 | ||
| 采樣速率 | 8000次/秒（24位 電壓、電流同時采樣） | ||
| 通訊接口 | 標配接口：RS485 RS-485或者RS-232串行接口 ， 采用工業標準的MODBUS規約RTU模式。 | ||
| 輸入阻抗 | 信號浮置輸入 電壓輸入阻抗＞2MΩ 電流輸入阻抗＜10mΩ | ||
| 工作環境 | 溫度(0～50)℃ 濕度(20%～90%)RH 大氣壓 (86～106)kPa | ||
| 整機功耗 | ＜4VA | ||
| 儀表重量 | 約400克 | ||
| 工作電源 | AC 100V～265V 50/60Hz | ||
| 外形尺寸 | 寬*高*深110(W)* 74(H)*63(D) | ||
| 安裝方式 | DIN導軌式35mm*7.5mm | ||
| 注意事項 | 1 參數給定的量程為默認量程。如需其他測試量程，訂貨時請聲明。 2 擴展功能為選配，非標準配置，用戶訂貨時需時要聲明。 3 特制產品量程和功能，請參考產品標牌和特制說明。 4 產品到貨后如需增加輸入模塊，必須返回工廠改造。請慎重選擇需要的模塊和選件。如果有任何疑問，請與青智公司聯系。 | ||
電量變送器是一種將被測量參數(交流電流、交流電壓、有功功率、無功功率、有功電能、無功電能、頻率、功率因數、諧波)統-運算測量并傳輸?shù)较鄳獢?shù)據采集設備的器件。它廣泛應用于電力、石油、煤炭、冶金、鐵道、市政府等部門]的電氣測量、自動控制以及調度系統。

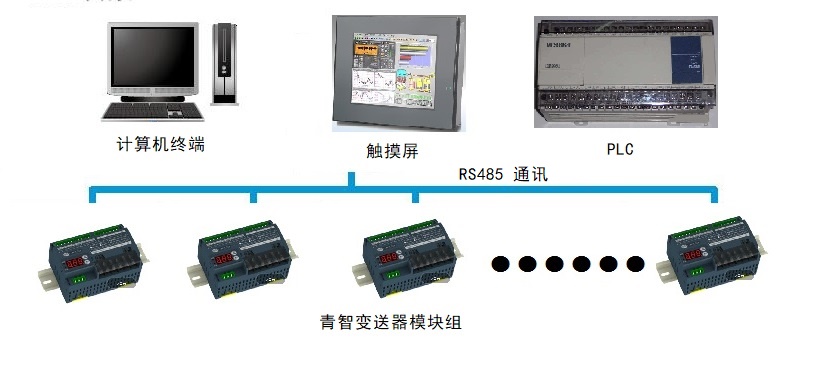

電量變送器可與組態王、力控、MCGS等組態軟件直接接駁，輕松獲取并管理測量數據?？蛇M行遠距離無人監控和數據巡檢。

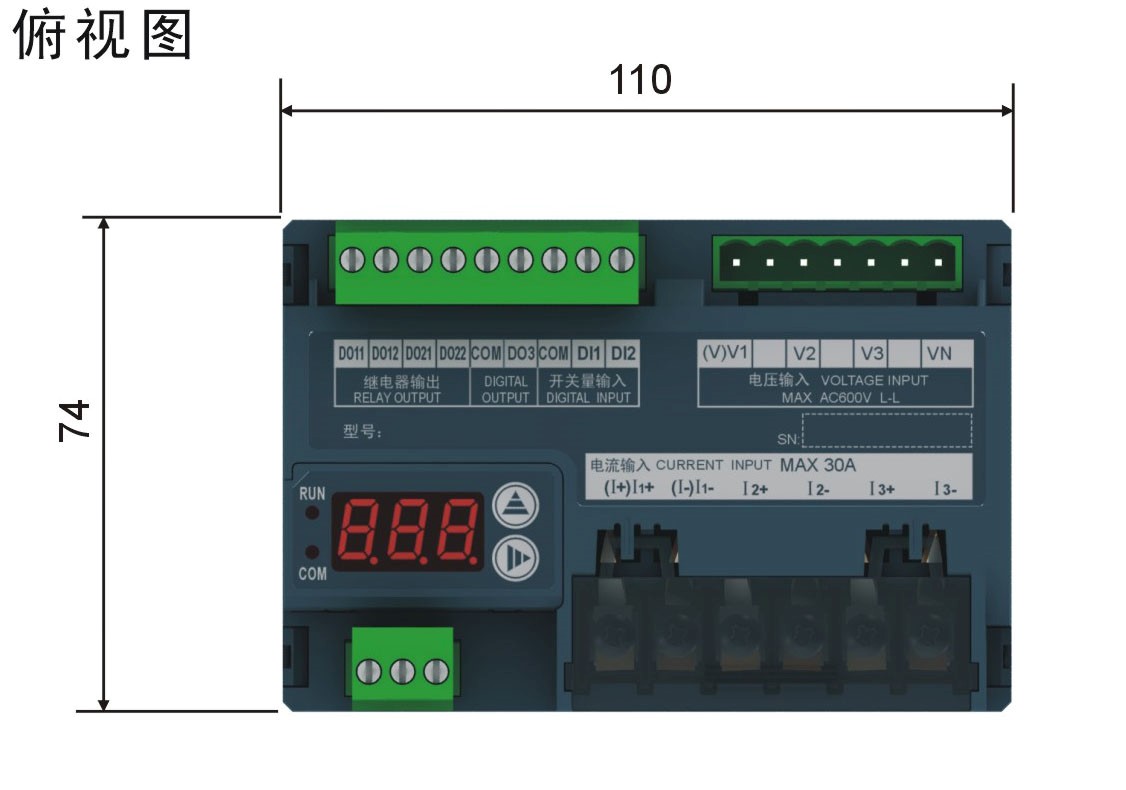

儀表尺寸
