一、產品概述

ACT1000A電流探頭用于交流電流測量，被測電流達到1000A有效值，電流傳輸比為1000:1，帶寬到20Hz~10kHz。鉗口直徑約54mm，輸出為香蕉插頭，方便連接功率分析儀等設備，廣泛應用于電機驅動，逆變器，開關電源，航空電子等測量中。

二、行業應用

電源（開關式和線性）設計

新能源﹑電動汽車設計

變頻家電

電工實驗

逆變器/變壓器設計

電子鎮流器設計

工控/消費電子設計

發動機驅動裝置設計

電力電子和電力傳動實驗等

交通運輸系統（電動車輛、機車、航空電子設備等）設計

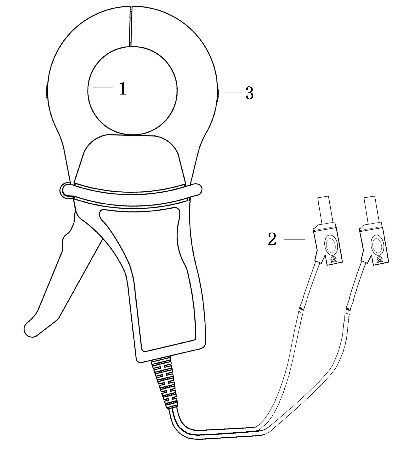

三、產品說明

說明

① 鉗口：夾住被測導線，直徑54mm。

② 輸出線：約2米，香蕉接口。

③ 電流指示方向：電流方向，按照電流方向流過電流，輸出為正，否則為負。

④ 配件說明

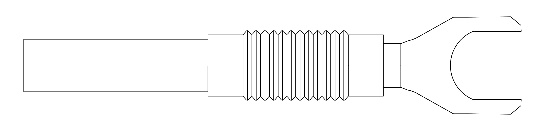

叉形端子適配器:6mm(匹配香蕉插頭使用)

四、技術指標

五、操作方法

測量步驟：

連接探頭到功率計等測量設備，并正確設置相關參數。

探頭接入到被測電路，確保電路在關機情況下操作。

被測電路開機工作，進行正確測量。

測量完畢后，先關閉被測電路，再取下探頭，并保管好。
