鐵路道岔融雪設備系統中的應用

隨著鐵路客運列車的運行速度不斷提高，要求道岔在雪天要正常轉換保證列車正常接發作業?？瓦\專線道岔融雪系統是客運專線的關鍵技術之一，對列車安全運行有著重要的意義。

融雪系統實際應用中有如下的特點。

(1)具有自動和人工控制及遠程監控3種方式。

(2)工作穩定性、抗干擾能力滿足各種使用環境的要求。

(3)具有自檢、故障自動監測及報警、自動診斷故障位置功能。

(4)具有過壓與過流保護、漏電保護及電磁脈沖防護措施。

(5)加熱融雪電路采用隔離變壓器隔離，為避免干擾軌道電路，組成加熱回路的加熱器件安裝在軌道一側。

(6)具有高可靠性，平均無故障時間≥5x10*h。

   融雪系統的室外電氣控制柜里實現集中了系統中的許多功能。室外電氣控制柜由電氣控制柜和軌溫傳感器組成，主要用于車站內道岔電熱融雪設備的集中監控管理?？刂乒裼呻娫纯刂茊卧㈦娏骱碗妷簷z測單元、過流與過壓保護和報警單元、欠流和欠壓報警單元、通信單元和配套設備組成檢測控制系統。 其主要功能如下:

(1)實時接收落雪自動檢測和監控中心發送的開關機控制信息;實時監測融雪設備工作狀態。

(2)自動檢測設備故障，出現故障立即向監控中心發出報警信息。

(3)具有手動和自動控制轉換方式。

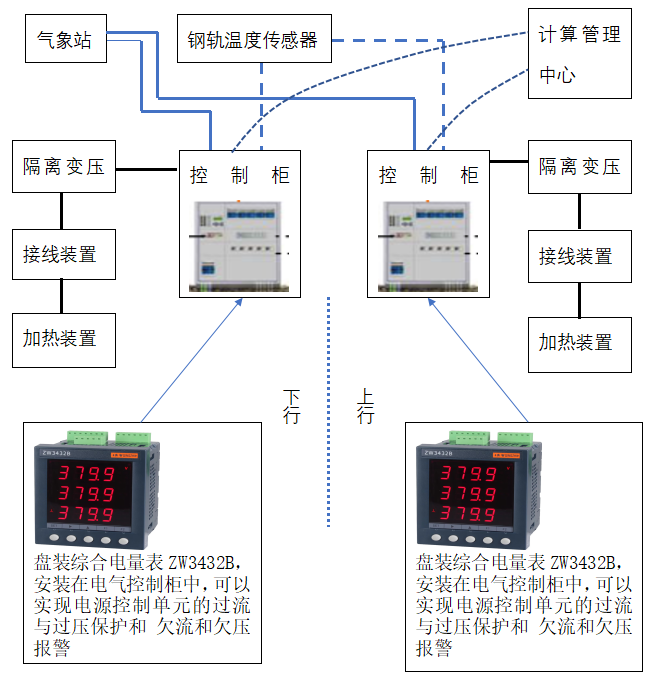

基本系統如下：
